【jxf吉祥坊(中国)官方网站椭圆形印花机案例】最美的老师节 ，最赞的印花机
2018.09.08
师恩难忘 ，让我们有了多彩的思想 ，花腔的岁月。我们是不是能够送一份多色印花礼物给恩师呢？ 幼合将要讲述的就是这神奇的印花机。

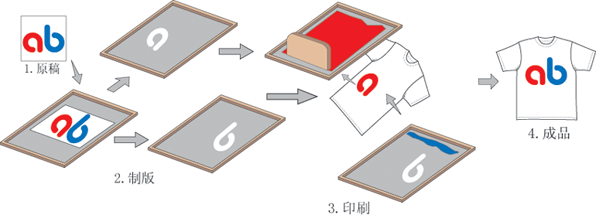

一图相识全能印刷——丝网印刷
千变万化的服装 ，多图多色的元勋：

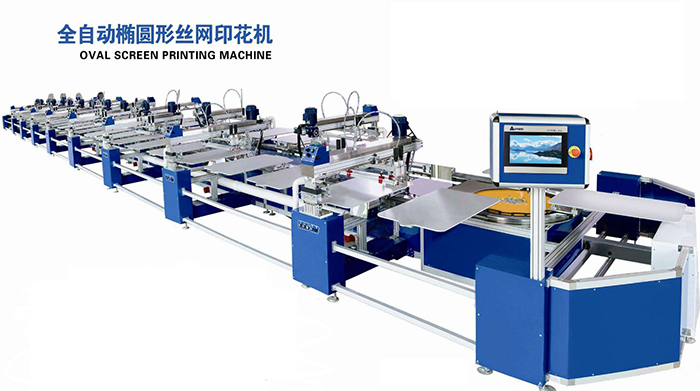

椭圆印花机
椭圆形印花机合用于各类印花资料 ，胶浆、水浆、油墨等 ，能够实现多色一次性实现。相比圆形转盘机操作更为矫捷 ，套色可分两条线出产 ，提高产量。
节造重点：
16轴椭圆印花机共有16个丝印轴 ，两个主轴必要同步。
传统规划：
选取单台印刷 ，之后搬运产品再次印刷 ，这样会导致套色禁绝 ，效能不高。
jxf吉祥坊(中国)官方网站规划：
jxf吉祥坊(中国)官方网站规划选取EthreCAT总线节造两台主轴伺服规划 ，每个站点通过互换机进行数据互换。主站选取CTH200系列PLC H224通过MODBUS_TCP与从站通讯 ，每个从站发两路脉冲节造节造两台丝印机。从站之间距离扫描功夫为10Ms以上 ，完完竣足扫描功夫。

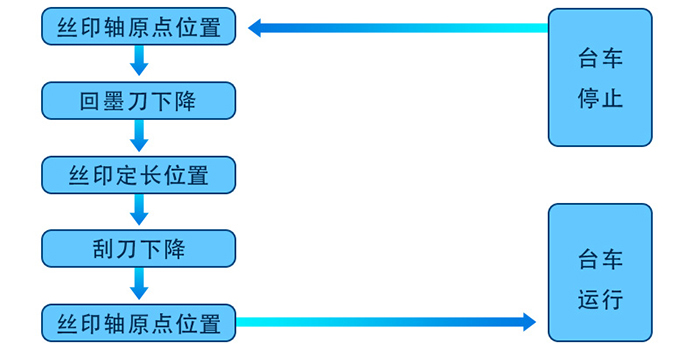

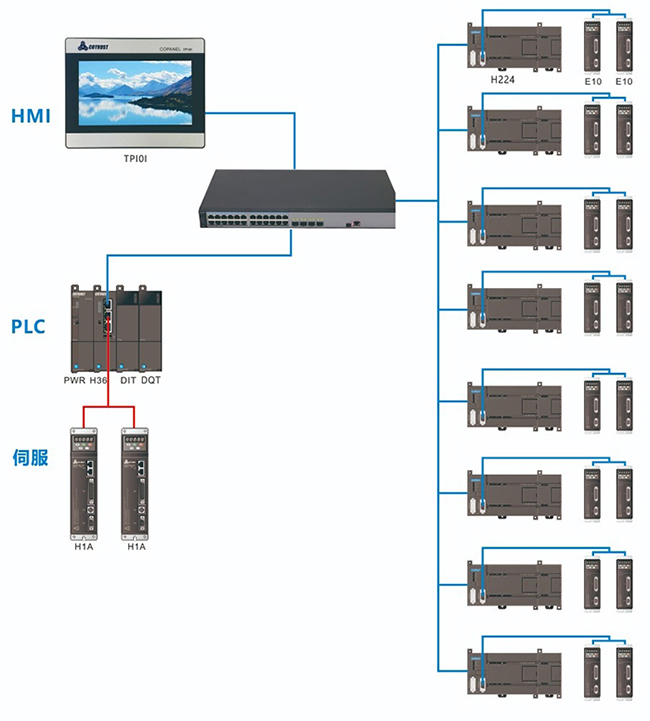

规划框架图：
现场图：

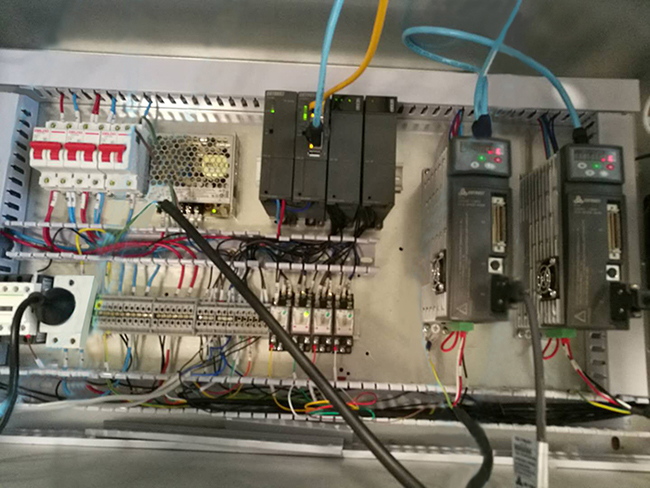

主节造柜

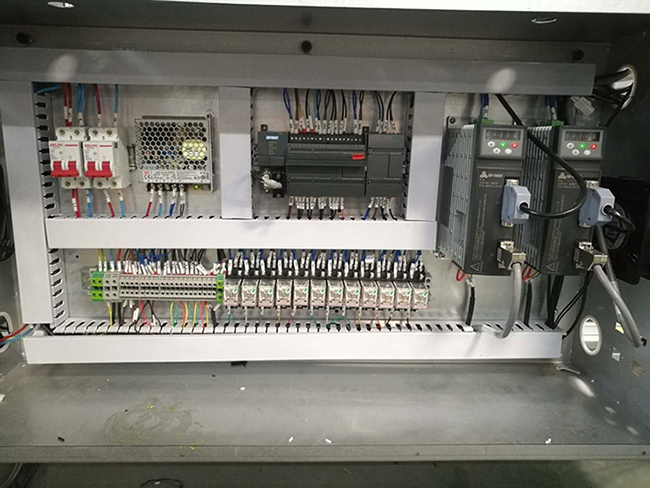

幼站点电柜
现场视频
jxf吉祥坊(中国)官方网站规划优势：
1
H36能够组网32路从站 ，站数多 ，效能高。
2
可参与移动4G网络用MICO 进行远程节造 ，不需到设备HMI端进行设置。
3
通过互换机 ，HMI能够与每台丝印机衔接 ，以便每台站点都能够在触摸屏设置。
4

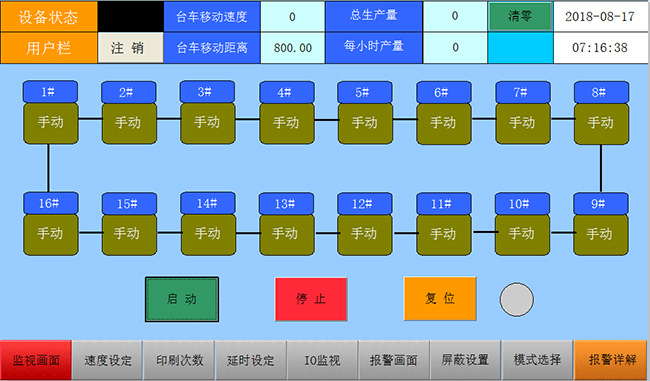

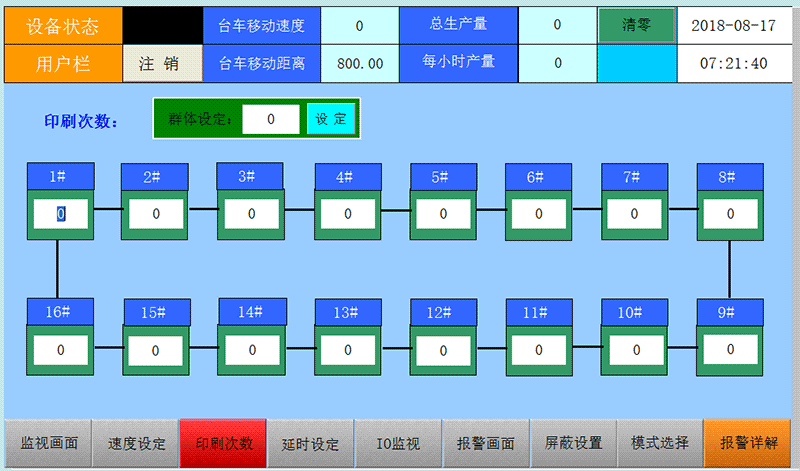

HMI界面增长了群设职能 ，削减工人操作功夫 ，更便捷。
5
主轴传动选取速度模式节造 ，分为多段速度对应多段的加减速功夫 ，使两个主驱动电机实现更好的同步成效
6
伺服能够调整至最高速运行 ，提高整机出产效能 ，出产印刷两次 ，每幼时产量500件 ，超出客户要求。
